L300-B1-M41C3-MLM24-SCA
Sicherheits-Zuhaltung
1.064,00 €
Produktnummer:
50142203
Produktinformationen "L300-B1-M41C3-MLM24-SCA"

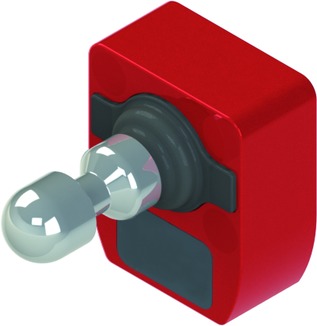

| Basisdaten | |
|---|---|
| Serie: | L300-B1 |
| beinhaltet: | 1 St. Betätiger, 1 St. Sicherheits-Zuhaltung |
| Funktionen | |
| Funktionen: | Verriegelungseinrichtung mit Zuhaltung nach EN ISO 14119 (Bauart 4) |
| Aktivierungsmodus der Sicherheitsausgänge: | Sicherheitsausgänge aktiv bei geschlossener und verriegelter Schutztür |
| Funktionsprinzip: | Arbeitsstromprinzip - Betätiger verriegelt bei aktiviertem Elektromagneten |
| Kenngrößen | |
| SIL: | 3, IEC 61508 |
| SILCL: | 3, IEC/EN 62061 |
| Performance Level (PL): | bis inkl. e, EN ISO 13849-1 |
| MTTFd: | 2.968 Jahre, EN ISO 13849-1 |
| PFHD: | 1,15E-9 |
| Gebrauchsdauer: | 20 Jahre, EN ISO 13849-1 |
| Kategorie: | 4, EN ISO 13849-1 |
| DC: | High |
| Kodierungsstufe: | niedrig, EN ISO 14119 |
| Elektrische Daten | |
| Art der Verschaltung: | Einzelschaltung, Reihenschaltung |
| Externe Absicherung für Versorgungskreis: | 2A Typ Gg (oder gleichwertig) |
| Leistungsdaten | |
| Versorgungsspannung UB: | 24 V, DC, -10 ... 10 % |
| Stromaufnahme, max.: | 1.200 mA |
| Eingänge | |
| Anzahl Sicherheits-Schalteingänge: | 2 St. |
| Anzahl digitaler Schalteingänge: | 3 St. |
| Schalteingänge | |
| Art: | Digitaler Schalteingang |
| Schaltspannung, typ.: | 24 V |
| Spannungsart: | DC |
| Stromaufnahme, typ.: | 5 mA |
| Teach-Eingang für Betätiger: | Ja |
| Digitaler Schalteingang 1 | |
| Funktion: | IE1 Aktivierungseingang Elektromagnet |
| Digitaler Schalteingang 2 | |
| Funktion: | IE2 Aktivierungseingang Elektromagnet |
| Digitaler Schalteingang 3 | |
| Funktion: | I3 Programmiereingang / Steuereingang Reset |
| Sicherheits-Schalteingänge | |
| Art: | Sicherheits-Schalteingang |
| Spannungsart: | DC |
| Schaltspannung, typ.: | 24 V |
| Stromaufnahme, typ.: | 5 mA |
| Ausgänge | |
| Anzahl Sicherheits-Schaltausgänge (OSSDs): | 2 St. |
| Anzahl digitaler Schaltausgänge: | 2 St. |
| Sicherheits-Schaltausgänge | |
| Art: | Sicherheits-Schaltausgang OSSD |
| Spannungsart: | DC |
| Sicherheits-Schaltausgang 1 | |
| Schaltelement: | Transistor, PNP |
| Sicherheits-Schaltausgang 2 | |
| Schaltelement: | Transistor, PNP |
| Schaltausgänge | |
| Art: | Digitaler Schaltausgang |
| Spannungsart: | DC |
| Schaltausgang 1 | |
| Schaltelement: | Transistor, PNP |
| Funktion: | O3 Meldeausgang Schutzeinrichtung geschlossen |
| Schaltausgang 2 | |
| Schaltelement: | Transistor, PNP |
| Funktion: | O4 Meldeausgang Schutzeinrichtung verriegelt |
| Anschluss | |
| Anzahl Leitungseinführungen: | 3 St. |
| Anschluss 1 | |
| Funktion: | Kontaktanschluss, Spannungsversorgung, Verbindung mit SPS |
| Art des Anschlusses: | Klemme, bitte berücksichtigen Sie für den Anschluss des Gerätes die Betriebsanleitung |
| Art der Klemme: | Federkraftklemme |
| Leitungseigenschaften | |
| Anschlussquerschnitte: | 1 x 0,34 bis 0,75 mm², Litze mit angeschweißter Aderendhülse, 1 x 0,34 bis 1,5 mm², Litze mit Aderendhülse |
| Mechanische Daten | |
| Bauform: | kubisch |
| Werkstoff Gehäuse: | Metall |
| Nettogewicht: | 1.700 g |
| Farbe Gehäuse: | grau, rot |
| Art der Befestigung: | Durchgangsbefestigung |
| Art der Leitungseinführung: | M20 x 1,5 |
| Seite der Leitungseinführung: | links, rechts, unten |
| Schaltertyp: | Verriegelungseinrichtung mit Zuhaltung |
| Anfahrgeschwindigkeit: | 0,001 m/s, 0,5 m/s |
| Zuhalteart: | elektromagnetisch |
| Zuhalte-Betätigung: | Magnet |
| Zuhaltekraft, max.: | 9.750 N |
| Mechanische Lebensdauer: | 1.000.000 Betätigungsspiele, IEC 60947-5-1 |
| Betätigungshäufigkeit, max.: | 600 pro Stunde, IEC 60947-5-1 |
| Auszugskraft, Betätiger entriegelt: | 30 N |
| RFID Sensordaten | |
| Gesicherter Schaltabstand Sao: | 2 mm |
| Gesicherter Ausschaltabstand Sar: | 10 mm (Betätiger verriegelt), 4 mm (Betätiger nicht verriegelt) |
| Nennschaltabstand Sn: | 2,5 mm |
| Wiederholgenauigkeit: | ≤ 10 % S<sub>n</sub> |
| Maximale Schaltfrequenz: | 1 Hz |
| Bedienung und Anzeige | |
| Art der Anzeige: | LED |
| Anzahl der LED: | 5 St. |
| Bedienelemente: | 2 Befehlsgeber |
| Funktion des Bedienelements: | Taster beleuchtet mit Symbol "Anfordern", weiß, Taster beleuchtet mit Symbol "Quittieren", blau |
| Umgebungsdaten | |
| Umgebungstemperatur Betrieb: | -20 ... 50 °C |
| Umgebungstemperatur Lagerung: | -40 ... 75 °C |
| Zertifizierungen | |
| Schutzart: | IP 65, EN 60529 |
| Zulassungen: | ECOLAB, TÜV Süd, c UL US |
| Klassifikation | |
| Zolltarifnummer: | 85369095 |
| ECLASS 5.1.4: | 27272603 |
| ECLASS 8.0: | 27272603 |
| ECLASS 9.0: | 27272603 |
| ECLASS 10.0: | 27272603 |
| ECLASS 11.0: | 27272603 |
| ECLASS 12.0: | 27272603 |
| ECLASS 13.0: | 27272603 |
| ECLASS 14.0: | 27272603 |
| ECLASS 15.0: | 27272603 |
| ETIM 5.0: | EC002593 |
| ETIM 6.0: | EC002593 |
| ETIM 7.0: | EC002593 |
| ETIM 8.0: | EC002593 |
| ETIM 9.0: | EC002593 |
| ETIM 10.0: | EC002593 |
