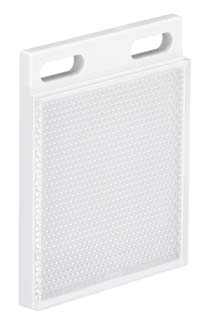

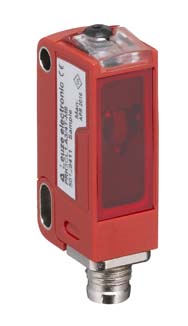

SET PRK3C.T3/4P-M8+MTKS50x50.1
Set Reflex-Lichtschranke polarisiert
235,00 €
Produktnummer:
50153458
Produktinformationen "SET PRK3C.T3/4P-M8+MTKS50x50.1"
| Basisdaten | |
|---|---|
| Serie: | 3C |
| Funktionsprinzip: | Reflexions-Prinzip |
| Applikation: | Erkennung von hochtransparenten Flaschen, Erkennung von transparenten Folien |
| Sonderausführung | |
| Sonderausführung: | Autokollimation |
| Optische Daten | |

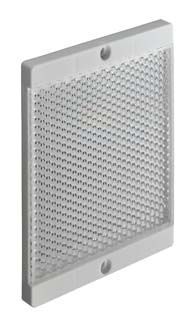

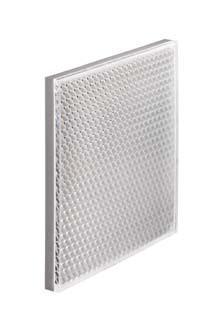

| Betriebsreichweite: | 0 ... 3 m (zugesicherte Reichweite), mit Reflektor TK(S) 100x100 |
| Grenzreichweite: | 0 ... 3,6 m (typische Reichweite), mit Reflektor TK(S) 100x100 |
| Lichtquelle: | LED, rot |
| Wellenlänge: | 635 nm |
| Sendesignalform: | gepulst |
| LED-Gruppe: | Freie Gruppe (nach EN 62471) |
| Elektrische Daten | |
| Schutzbeschaltung: | Kurzschlussschutz, Verpolschutz |
| Leistungsdaten | |
| Versorgungsspannung UB: | 10 ... 30 V, DC, inkl. Restwelligkeit |
| Restwelligkeit: | 0 ... 15 %, von U<sub>B</sub> |
| Leerlaufstrom: | 0 ... 15 mA |
| Ausgänge | |
| Anzahl digitaler Schaltausgänge: | 2 St. |
| Schaltausgänge | |
| Art: | Digitaler Schaltausgang |
| Schaltausgang 1 | |
| Schaltelement: | Transistor, PNP |
| Schaltprinzip: | hellschaltend |
| Schaltausgang 2 | |
| Schaltelement: | Transistor, PNP |
| Schaltprinzip: | dunkelschaltend |
| Zeitverhalten | |
| Schaltfrequenz: | 1.500 Hz |
| Ansprechzeit: | 0,33 ms |
| Bereitschaftsverzögerung: | 300 ms |
| Ansprechjitter: | 110 µs |
| Anschluss | |
| Anzahl Anschlüsse: | 1 St. |
| Anschluss 1 | |
| Funktion: | Signal OUT, Spannungsversorgung |
| Art des Anschlusses: | Rundstecker |
| Gewindegröße: | M8 |
| Typ: | male |
| Werkstoff: | Metall |
| Polzahl: | 4 -polig |
| Mechanische Daten | |
| Abmessung (B x H x L): | 11,4 mm x 34,2 mm x 18,3 mm |
| Werkstoff Gehäuse: | Kunststoff |
| Gehäuse Kunststoff: | PC-ABS |
| Werkstoff Optikabdeckung: | Kunststoff / PMMA |
| Nettogewicht: | 10 g |
| Farbe Gehäuse: | rot |
| Art der Befestigung: | Durchgangsbefestigung, über optionales Befestigungsteil |
| Empfohlenes Anzugsdrehmoment Befestigung M3: | 0,9 N·m |
| Materialverträglichkeit: | ECOLAB |
| Bedienung und Anzeige | |
| Art der Anzeige: | LED |
| Anzahl der LED: | 2 St. |
| Bedienelemente: | Teach-Knopf |
| Funktion des Bedienelements: | Empfindlichkeitseinstellung |
| Umgebungsdaten | |
| Umgebungstemperatur Betrieb: | -40 ... 60 °C |
| Umgebungstemperatur Lagerung: | -40 ... 70 °C |
| Zertifizierungen | |
| Schutzart: | IP 67, IP 69K |
| Schutzklasse: | III |
| Zulassungen: | c UL US |
| Gültiges Normenwerk: | IEC 60947-5-2 |
| Klassifikation | |
| Zolltarifnummer: | 85365019 |
| ECLASS 5.1.4: | 27270902 |
| ECLASS 8.0: | 27270902 |
| ECLASS 9.0: | 27270902 |
| ECLASS 10.0: | 27270902 |
| ECLASS 11.0: | 27270902 |
| ECLASS 12.0: | 27270902 |
| ECLASS 13.0: | 27270902 |
| ECLASS 14.0: | 27270902 |
| ECLASS 15.0: | 27270902 |
| ETIM 5.0: | EC002717 |
| ETIM 6.0: | EC002717 |
| ETIM 7.0: | EC002717 |
| ETIM 8.0: | EC002717 |
| ETIM 9.0: | EC002717 |
| ETIM 10.0: | EC002717 |
