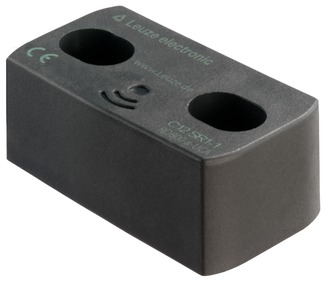

RD800-MSCA-CB2-R

Sicherheits-Transponder

253,00 €

Produktnummer: 63002060

Produktinformationen "RD800-MSCA-CB2-R"

Basisdaten
Serie:	RD800
Applikation:	Einzelanwendung, Reihenanwendung
Codeart:	Standard-Code
Kenngrößen
SIL:	bis zu 3, IEC 61508
SILCL:	bis zu 3, IEC/EN 62061
Performance Level (PL):	bis inkl. e, EN ISO 13849-1
MTTF_d:	4.077 Jahre, EN ISO 13849-1
PFH_D:	1,45E-09
Gebrauchsdauer:	20 Jahre, EN ISO 13849-1
Kategorie:	bis inkl. 4, EN ISO 13849
DC:	High
Elektrische Daten
Schutzbeschaltung:	Kurzschlussschutz, Querschlussschutz
Impulsfestigkeit:	1.500 V
Gebrauchskategorie bei DC 12:	Ue 24 V, Ie 0,25 A, EN 60947-5-1
Leistungsdaten
Versorgungsspannung U_B:	24 V, DC, -15 ... 10 %
Stromaufnahme, max.:	250 mA
Leistungsaufnahme, max.:	1 W
Nennstrom, min.:	0,5 mA
Überspannungskategorie:	III
Absicherung, extern:	1 A
Absicherung, intern:	0,75 A Polyfuse (O1 + O2 + O3)
Bemessungsisolationsspannung:	32 V DC
Konventioneller thermischer Strom, max.:	0,25 A
Eingänge
Anzahl digitaler Schalteingänge:	2 St.
Schalteingänge
Art:	Digitaler Schalteingang
Schaltspannung, typ.:	24 V
Spannungsart:	DC
Stromaufnahme, max.:	5 mA
Ausgänge
Anzahl Sicherheits-Schaltausgänge (OSSDs):	2 St.
Anzahl digitaler Schaltausgänge:	1 St.
Schaltleistung, max.:	6 W
Sicherheits-Schaltausgänge
Art:	Sicherheits-Schaltausgang OSSD
Schaltspannung, typ.:	24 V
Spannungsart:	DC
Testpulslänge, max.:	0,3 ms
Ausgangsstrom, max.:	250 mA
Kapazität, max. zwischen einem Ausgang und GND:	200 nF
Kapazität, max. zwischen zwei Ausgängen:	200 nF
Sicherheits-Schaltausgang 1
Schaltelement:	Transistor, PNP
Sicherheits-Schaltausgang 2
Schaltelement:	Transistor, PNP
Schaltausgänge
Art:	Digitaler Schaltausgang
Schaltspannung, typ.:	24 V
Spannungsart:	DC
Schaltstrom, max.:	100 mA
Schaltausgang 1
Schaltelement:	Transistor, PNP
Funktion:	Signalausgang
Zeitverhalten
Reaktionszeit nach Entfernen des Betätigers, min.:	80 ms
Reaktionszeit nach Entfernen des Betätigers, max.:	150 ms
Reaktionszeit nach Abschalten, Eingang, min.:	7 ms
Reaktionszeit nach Abschalten, Eingang, max.:	12 ms
Anschluss
Anzahl Anschlüsse:	1 St.
Anschluss 1
Funktion:	Signal OUT, Spannungsversorgung, Verbindung mit SPS
Art des Anschlusses:	Leitung
Leitungslänge:	2.000 mm
Leitungsabgang:	rechtsseitig
Werkstoff Mantel:	PVC
Leitungsfarbe:	schwarz
Aderzahl:	8 -adrig
Leitungseigenschaften
Länge Anschlussleitung, max.:	50 m
Mechanische Daten
Bauform:	kubisch
Abmessung (B x H x L):	25 mm x 18 mm x 72 mm
Werkstoff Gehäuse:	Kunststoff
Gehäuse Kunststoff:	PA 66
Nettogewicht:	150 g
Farbe Gehäuse:	schwarz
Art der Befestigung:	Durchgangsbefestigung
Schalthyterese, max.:	2,4 mm
Gesicherter Ausschaltabstand (Sar), min.:	16 mm
Gesicherter Einschaltabstand (Sao), max.:	10 mm
Nenn-Abschaltabstand, max.:	14 mm
Nenn-Betriebsabstand, max:	12 mm
Abstand zwischen zwei Systemen (Sensor, Betätiger), min.:	50 mm
Wiederholgenauigkeit, max.:	1,2 mm
Schrauben-Anzugsdrehmoment:	0,8 N·m
Bedienung und Anzeige
Art der Anzeige:	LED
Anzahl der LED:	4 St.
Umgebungsdaten
Umgebungstemperatur Betrieb:	-25 ... 70 °C
Umgebungstemperatur Lagerung:	-25 ... 85 °C
Verschmutzungsgrad:	3, EN 60947-1
Zertifizierungen
Schutzart:	IP 67, IP 69K
Zulassungen:	TÜV Süd, c UL US
Prüfverfahren Schock nach Norm:	EN 60068-2-27
Prüfverfahren Vibration nach Norm:	EN 60068-2-6
Klassifikation
Zolltarifnummer:	85369095
ECLASS 5.1.4:	27272403
ECLASS 8.0:	27272403
ECLASS 9.0:	27272403
ECLASS 10.0:	27272403
ECLASS 11.0:	27272403
ECLASS 12.0:	27274601
ECLASS 13.0:	27274601
ECLASS 14.0:	27274601
ECLASS 15.0:	27274601
ETIM 5.0:	EC001829
ETIM 6.0:	EC001829
ETIM 7.0:	EC001829
ETIM 8.0:	EC001829
ETIM 9.0:	EC001829
ETIM 10.0:	EC001829
