S200-M1C1-M20
Sicherheits-Schalter
70,00 €
Produktnummer:
63000201
Produktinformationen "S200-M1C1-M20"
| Basisdaten | |
|---|---|
| Serie: | S200 |
| Funktionen | |
| Funktionen: | Mechanisch kodierte Verriegelungseinrichtung der Bauart 2 gemäß EN ISO 14119, Steuerungstechnische Einbindung bis Kategorie 4 nach EN ISO 13849-1 |
| Kenngrößen | |
| SIL: | 3, IEC 61508 |
| SILCL: | 3, IEC/EN 62061 |
| Performance Level (PL): | bis inkl. e, EN ISO 13849-1 |
| Gebrauchsdauer: | 20 Jahre, EN ISO 13849-1 |
| B10d: | 2.000.000 Anzahl Zyklen |
| Elektrische Daten | |
| Gebrauchskategorie bei DC 13: | Ue / Ie: 24 V / 6 A, 125 V / 1,1 A, 250 V / 0,4 A, EN 60947-5-1 |
| Gebrauchskategorie bei AC 15: | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A, EN 60947-5-1 |
| Kontaktbestückung: | 1NC + 1NO |
| Kontaktöffnung: | kraftschlüssig, zwangsweise |
| Kurzschlussschutz: | 500 V, 10 A, Typ aM, IEC 60269-1 |
| Berührungsschutz: | Erdung |
| Leistungsdaten | |
| Bemessungsisolationsspannung: | 500 V AC, 600 V DC |
| Konventioneller thermischer Strom, max.: | 10 A |
| Anschluss | |
| Anzahl Anschlüsse: | 1 St. |
| Anzahl Leitungseinführungen: | 1 St. |
| Anschluss 1 | |
| Funktion: | Kontaktanschluss |
| Art des Anschlusses: | Klemme |
| Art der Klemme: | Schraubklemme |
| Polzahl: | 4 -polig |
| Leitungseigenschaften | |
| Anschlussquerschnitte: | 1 x 0,34 mm² bis 2 x 1,5 mm², Litze |
| Mechanische Daten | |
| Bauform: | kubisch |
| Abmessung (B x H x L): | 40 mm x 38 mm x 109,5 mm |
| Werkstoff Gehäuse: | Metall |
| Gehäuse Metall: | ZAMAK |
| Werkstoff elektrischer Kontakt: | Silberlegierung |
| Nettogewicht: | 294 g |
| Farbe Gehäuse: | grau, rot |
| Art der Befestigung: | Durchgangsbefestigung |
| Art der Leitungseinführung: | M20 x 1,5 |
| Schaltertyp: | Verriegelungseinrichtung ohne Zuhaltung, ISO 14119 |
| Schaltprinzip: | Schleichkontakt |
| Anfahrbetätigungsrichtungen: | 1 x oben, 4 x seitlich (90°) |
| Anfahrgeschwindigkeit: | 0 m/s, 0,5 m/s |
| Mechanische Lebensdauer: | 1.000.000 Betätigungsspiele, IEC 6047-5-1 |
| Betätigungshäufigkeit, max.: | 3.600 pro Stunde, IEC 6047-5-1 |

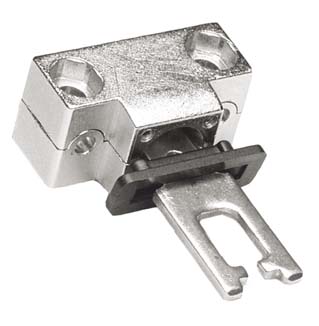

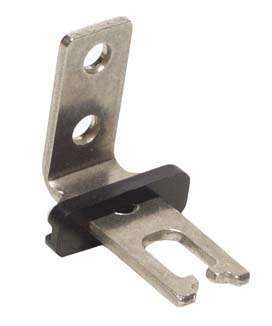

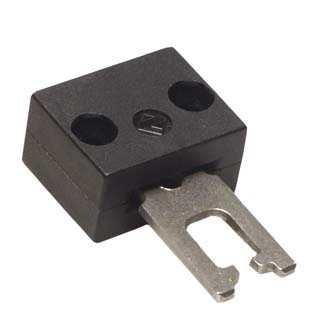

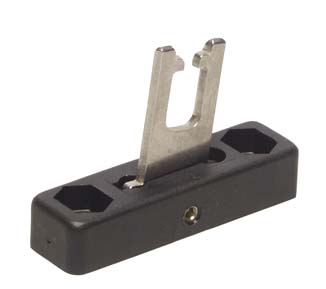

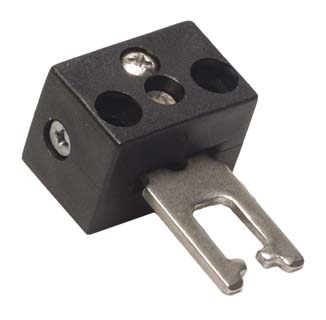

| Betätiger, extern: | Serie AC-AHxx, gerade, gewinkelt, federnd, justierbar |
| Auszugskraft, Betätiger entriegelt: | 10 N |
| Betätigungsweg bei Zwangstrennung: | 8,6 mm |
| Rückstoßtoleranz: | 4,5 mm |
| Umgebungsdaten | |
| Umgebungstemperatur Betrieb: | -25 ... 80 °C |
| Verschmutzungsgrad: | 3, EN 60947-1 |
| Zertifizierungen | |
| Schutzart: | IP 67 |
| Zulassungen: | IMQ, c UL US |
| Klassifikation | |
| Zolltarifnummer: | 85369095 |
| ECLASS 5.1.4: | 27272602 |
| ECLASS 8.0: | 27272602 |
| ECLASS 9.0: | 27272602 |
| ECLASS 10.0: | 27272602 |
| ECLASS 11.0: | 27272602 |
| ECLASS 12.0: | 27272602 |
| ECLASS 13.0: | 27272602 |
| ECLASS 14.0: | 27272602 |
| ECLASS 15.0: | 27272602 |
| ETIM 5.0: | EC002592 |
| ETIM 6.0: | EC002592 |
| ETIM 7.0: | EC002592 |
| ETIM 8.0: | EC002592 |
| ETIM 9.0: | EC002592 |
| ETIM 10.0: | EC002592 |
